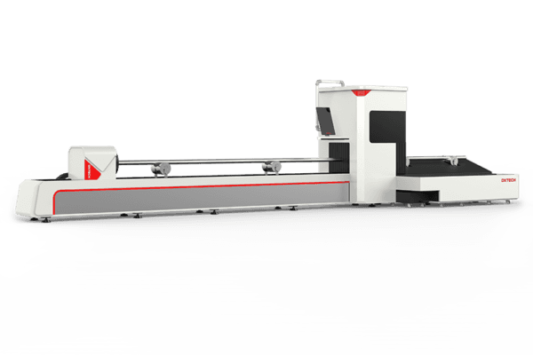

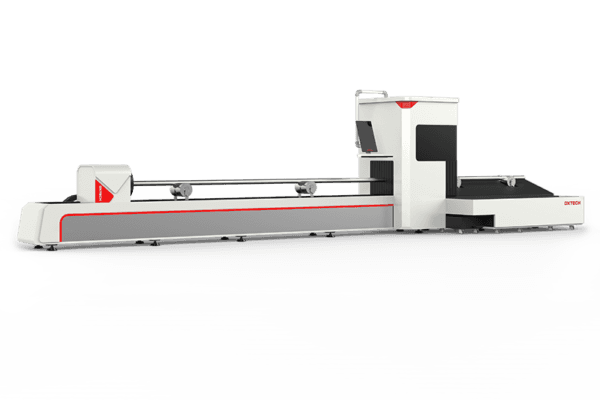

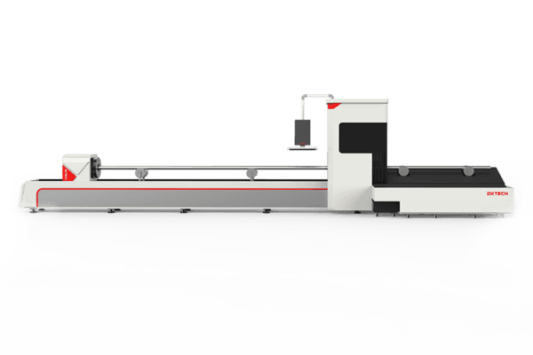

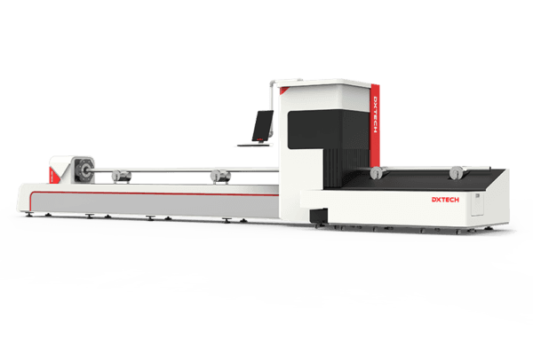

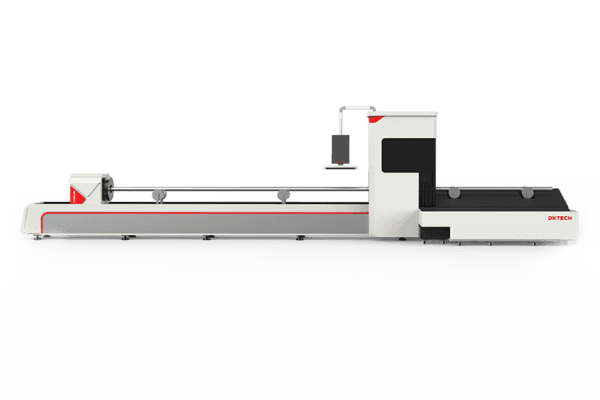

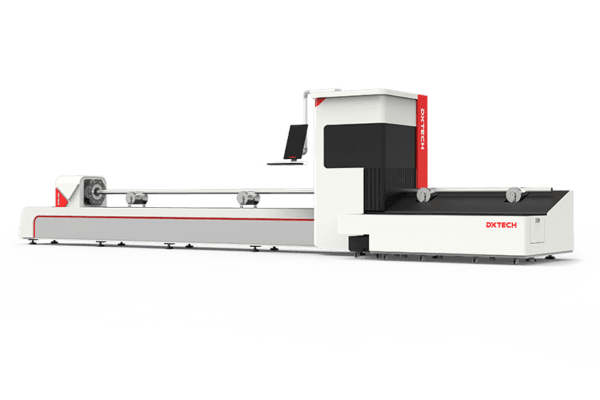

금속 튜브 파이버 레이저 절단기
Price :
$47.000.00 /Set
Price Range :
$45,000.00 – $65,000.00
튜브 파이버 레이저 커팅 머신은 작동하기 쉬운 파이프 용으로 특별히 설계되었습니다. 이 파이버 레이저 절단기는 절단 품질과 절단 효율성을 향상시킵니다. 파이버 레이저 커터는 스포츠 장비, 다양한 유형의 파이프, 수도관, 송유관 및 기타 산업 분야에서 널리 사용됩니다.
레이저 CNC 기계 비디오
금속 튜브 파이버 레이저 커팅 머신의 장점
1. 견고한 기계 구조
고품질 탄소강 용접 베드를 채택하여 더 안정적이고 내구성이 있습니다. 고강도 공작 기계는 구조 강성이 강하고 변형이 적고 진동이 적은 600 ℃ 응력 제거 어닐링 처리를 채택하여 절삭 정확도를 보장합니다.
2. 공압식 셀프 센터링 척
높은 클램핑 정확도, 빠른 속도, 셀프 센터링 기어 연결 및 120kg의 강력한 파이프 적재 능력의 장점이 있습니다.
3. 분할 자동 지원 장치
지능형 튜브 랙은 긴 금속 파이프를 절단하는 동안 변형 문제를 해결합니다.
4. 자동 초점
인간의 간섭 없이 초점 속도는 10m/min에 도달할 수 있으며 반복성은 약 50미크론입니다.
완전 자동 이중 공압 척
1) 원 클릭 척 열기 및 자동 센터링으로 로딩 및 언 로딩 대기 시간이 줄어 듭니다.
2) 공압식 오픈 클램프: 크고 일정한 클램핑 력으로 무거운 파이프가 느슨하거나 미끄러지지 않아 절단 정확도를 보장합니다.
3) 특수 지지 프레임은 파이프의 처짐 변형을 방지하고 절단 정확도를 향상시키며 척의 수명을 연장할 수 있습니다.
TubePro 튜브 절단 소프트웨어
튜브 절단 시스템
절단 정확도를 보장하기 위해 금속 파이프의 자동 센터링 및 편심 보정을 실현할 수 있는 전문 튜브 절단 시스템입니다.
일반적인 가장자리 절단:
잔여 자재를 줄이고 생산 비용을 절감할 수 있습니다.
코너 절단 공정:
모서리가 타지 않고 단면 품질이 좋습니다.
지능형 포커싱 레이저 헤드
냉각:
시준 렌즈와 포커싱 렌즈 그룹은 모두 냉각 액세서리입니다. 게다가 냉각 기류 노즐이 추가되어 노즐과 세라믹을 효과적으로 보호하고 작업 시간을 연장합니다.
쫓는 조리개:
35mm 조리개를 통해 미광의 간섭을 효과적으로 줄입니다.
자동 초점:
인간의 간섭 없이 초점 속도는 10m/min에 도달할 수 있으며 반복성은 약 50미크론입니다.
기술적인 매개변수
| Model | DXTECH-T6160/T9160 | DXTECH-T6220/T9220 | DXTECH-T6350/T9350 |
| Max. tube length | 6.5/9.2m | 6.5/9.2m | 6.5/9.2m |
| Tube shape | Round/square/rectangular | Round/square/rectangular | Round/square/rectangular |
| Max. tube weight | 100kg 16kg/m | 200kg 30kg/m | 500kg 83kg/m |
| Positioning accuracy | ±0.03mm | ±0.03mm | ±0.03mm |
| Repositioning accuracy | ±0.02mm | ±0.02mm | ±0.02mm |
| Chuck | Two pneumatic chucks | Two pneumatic chucks | Two pneumatic chucks |
| Max. chuck rotating speed | 130r/min | 130r/min | 140r/min |
| Laser power | 1kW – 4kW | 1kW – 4kW | 1kW – 4kW |
| Laser | Multiple options | Multiple options | Multiple options |
| Clamping range | Φ20-Φ350mm | Φ20-Φ350mm | Φ20-Φ350mm |
애플리케이션
금속 튜브 레이저 절단기는 원형, 정사각형, 직사각형 및 타원형의 다양한 금속 튜브 및 파이프 절단에 전념합니다. 또한 L자형, H자형, U자형 철근을 절단하고 이러한 튜브와 파이프에서 복잡한 패턴을 절단할 수도 있습니다. 금속 튜브 레이저 절단기는 장식, 가구, 자동차 부품, 건축, 미술품 및 기타 산업 분야에서 널리 사용됩니다.
